為了更好的順應充電器測試的發展需求，我公司在集成了多年充電器測試儀器的研發經驗與用戶的綜合反饋后在原CH8711F/8712F基礎上改進研發了新一代CH8716F（已停產）/CH9716F（電壓150V/電流30A/功率300W）充電器測試儀，該系列儀器采用高性能ARM處理器，全中文設置界面，為用戶提供了人性化的操作環境，現已在眾多大型充電器生產廠家獲得廣泛應用，獲得好評。該測試儀器具有測量速度快，精度高等特點，所有參數經2-3秒測試即可完成，并可判斷合格與否，為生產廠家極大提高生產效率，降低生產成本。

性能特點：

1． 全中文操作界面，令操作更得心應手，簡單易用

2． 更高測量精度，具有0.1mV，0.1mA高分辨率

3． 靈活的判斷條件設置可應對各種類型充電器（三段式，恒功率型通用）

4． 至少100組數據保存調用功能，每次更換被測產品只需方便的調用內部存儲的數據；

5. 標配腳踏開關啟動測試，提高測試效率,正常測試一個產品只需要3-4秒鐘

6. 500kHz高速采樣AD，確保測試速度

7． 出色的外觀設計清新靚麗凸顯檔次

測試要求：

經一次測量序列可獲得充電器的以下參數并按上下限判別，

1）浮充電壓 2）轉燈電流 3）最高保護電流 4）最高充電電壓

儀器采用全真實模擬實際充電情況的方式進行測試，在測試轉燈電流時電流會根據設置的電流起點與終點自動下降尋找轉燈電流點，在測試最高電流時可根據設置電流起點與終點進行自動上升掃描或以恒電壓模式獲得電流最高點，完成整個序列測試僅需要3-4秒。

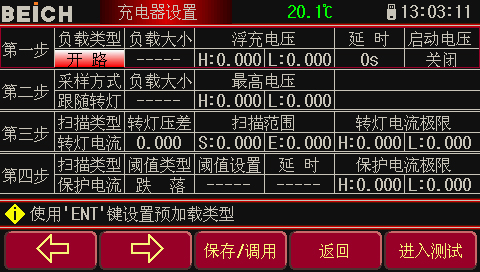

測量頁面：

上圖1、2、3、4步測量過程中，每一步均有判別結果顯示，單步合格時，蜂鳴器短鳴一聲；四步均合格時，給出整體判別結果“PASS”；只要有一步測量不合格，則整體判別結果為“FAIL”，蜂鳴器長鳴一聲。

其他測試功能：

1． 定電壓CV，定電流CC，定電阻CR，定功率CP ，短路(SHORT) 基礎測試功能

2． 電池放電功能，可以測試電池的放電時間及總電池容量

3． 混合列表測試功能，可以將幾種基礎測試模式進行組合測試，并判斷測試結果

4． 動態測試模式，可以在1ms的轉換時間下進行電流或電壓快速切換，考驗電源瞬間輸出響應能力
